根太間パネル
また間が空いてしまいましたが…
第2弾いきます！
今回紹介するのは～
根太間パネル
です。
床暖房なんですが、下地合板の上に敷設するマットとは違い、
この根太間パネルは名前の通り、根太と根太の間に嵌め込む形で敷設します。
使用する管は銅管で、熱源機は灯油ボイラーです。
東久留米市から千葉県某所まで飛びまして、コロナ製パネルの施工です。
 |
 |

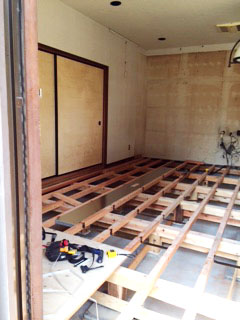

左：敷設前 右：とりあえず1枚敷設！

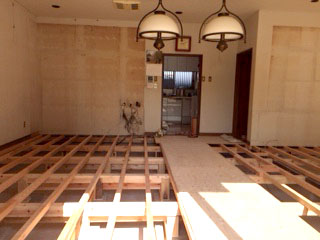

パネルを敷き詰めて、配管を床下に這わせました。

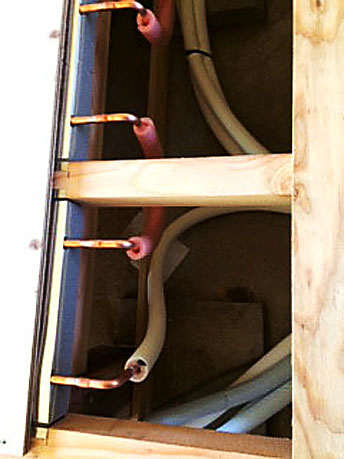

パネル内の銅管と床下から立ち上がってる銅管を繋げますよ。
両端の管は床下から立ち上げてる配管と結びます。
その他は根太下でUターンさせるように繋げていきます。

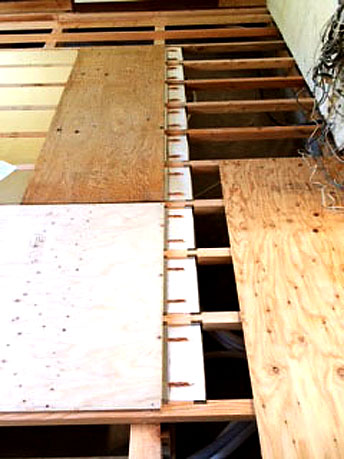

継ぎ目部分は断熱を嵌め込んで、パネルの上には養生でコンパネを敷いておきます。
うっかりパネルを踏んだらすっぽ抜けて股間強打しちゃうんで…

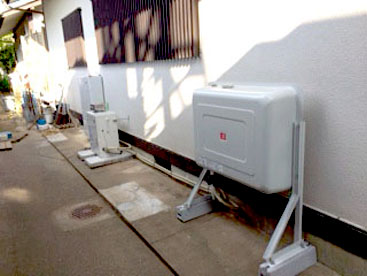

▲外の様子

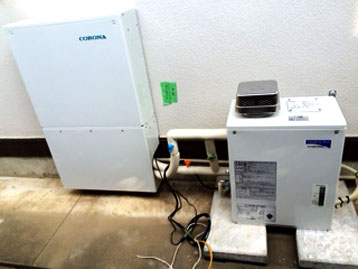

手前から、タンク ボイラー ヘッダーボックス です。
 |
 |
建物基礎部分から出ている配管が収まってる方がヘッダーボックスです。

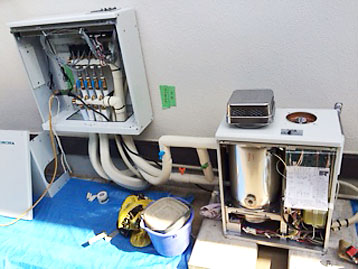

銅管は電気ロウ付け機でハンダ付けなので、ロウが各継目にしっかり回っているか、管が途中で折れていないか等の確認として、圧力をかけてしばらく放置します。（圧力検査）
圧力が下がっていない（漏れがない）ことが確認できたら、各管を往き 戻り それぞれのヘッダーに結んでいきます。

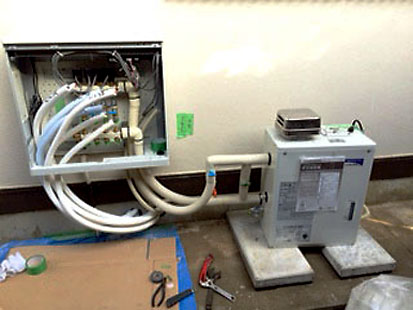

配管が結び終わると大分スッキリしますね。
ボイラーとヘッダーボックスの前面パネルと配管カバーを閉めて完了～

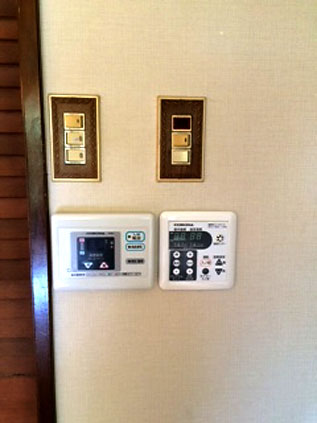

▲リモコンです。
本体の電源 入/切 用と床暖制御用の2種類がつきますよ。
 |
 |

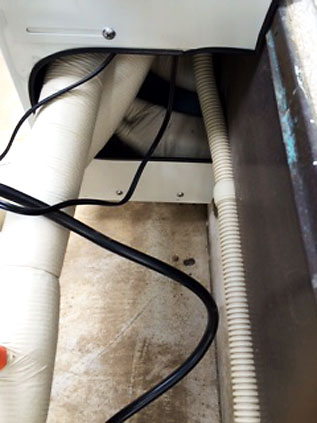

▲カバー切断部
金属カバー・パネルを切断すると、切断面がギザギザになるので、触れると手が切れて危ないし、断熱材も破けてしまいます。
通称 ゲジゲジ。
こういうちょっとした気遣いがなされるのも
モダンプレイスブランド
ですね～。
ではまた次回、あばよ！
いい夢見ろよ！！
